珩磨管为何是精密制造的秘密武器？揭秘背后原理

一、珩磨管的定义与核心加工原理

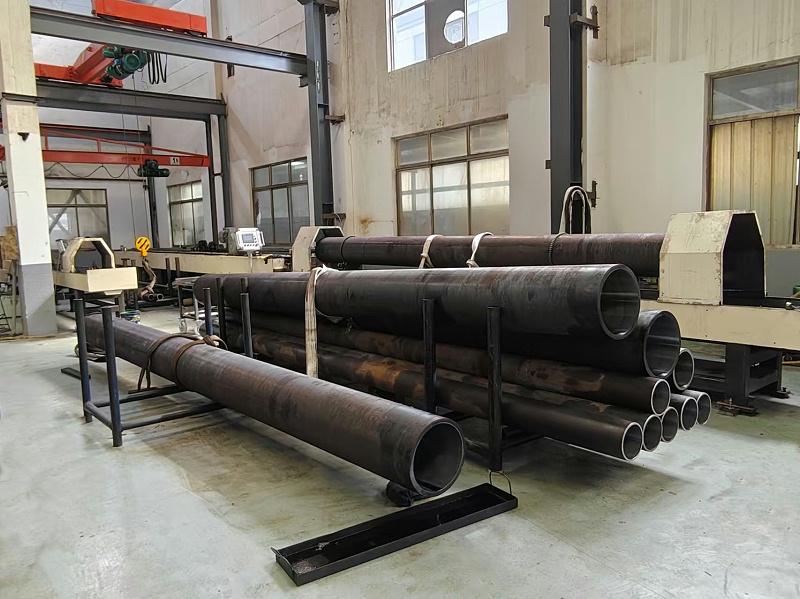

1. 基础概念

2. 加工原理核心 ——“微量切削 + 摩擦抛光”

• 切削过程：珩磨条上的磨粒以极低的压力（通常 0.3-0.8MPa）对管壁进行微量切削，每次去除材料厚度仅几微米。
• 抛光效应：磨粒在切削同时产生摩擦热，使金属表面微观凸起处发生塑性变形，填充凹陷，形成光滑表面。
• 轨迹控制：珩磨工具的旋转（100-2000rpm）与往复运动（10-50m/min）形成交叉网状切削轨迹，确保表面纹路均匀。

二、珩磨工艺为何能实现 “精密制造”？四大核心优势解析

1. 超高尺寸精度：公差控制在 ±0.01mm 内

• 案例：液压油缸用珩磨管内径公差可控制在 0.01-0.03mm，远超普通冷轧管（±0.1mm）。
• 原理：珩磨工具通过液压或机械装置精确控制进给量，配合高精度机床导轨，实现 “渐进式修正”。例如，若管材初始圆度误差为 0.1mm，经 3-5 次珩磨后可降至 0.005mm。

2. 极低表面粗糙度：Ra 值达 0.2-0.8μm

• 对比：普通切削加工表面粗糙度 Ra 约 1.6-6.3μm，而珩磨管内壁可形成镜面效果。
• 作用：光滑表面减少流体阻力（如液压油流动损耗降低 30%），同时降低摩擦发热，延长密封件寿命（如 O 型圈磨损率下降 50%）。

3. 优异的几何精度：直线度、圆度突破极限

• 圆度控制：通过珩磨条的均匀压力分布，修正管材初始椭圆度。例如，直径 100mm 的管材经珩磨后圆度误差≤0.01mm。
• 直线度提升：长径比达 100:1 的管材（如 2 米长、直径 20mm），直线度可控制在 0.1mm/m 以内，避免因弯曲导致的机械卡滞。

4. 表层金属性能优化：形成 “压应力保护层”

• 物理变化：珩磨过程的摩擦热使表层金属晶格细化，硬度提升 10%-20%（如 45# 钢表层硬度从 HB200 升至 HB230）。

• 应力分布：表面产生残余压应力（-50 至 - 100MPa），抵消外部载荷产生的拉应力，提高抗疲劳强度（疲劳寿命延长 2-3 倍）。

三、与其他精密加工工艺的对比：为何珩磨不可替代？
